智慧楼宇智能化综合布线系统设计方案

1. 项目概述

随着信息技术的飞速发展，智慧楼宇已成为现代建筑发展的核心趋势。智能化综合布线系统作为智慧楼宇的“神经系统”，承担着语音、数据、图像、控制信号等多种信息的高速、可靠传输任务。本设计方案旨在构建一个先进、灵活、可靠、可扩展的综合布线系统，为大楼内各类智能化系统的集成与高效运行奠定坚实的物理基础，实现楼宇运营的智能化、高效化与节能化。

2. 设计目标与原则

2.1 设计目标
高带宽与高性能： 支持当前及未来相当长时期内（如15-25年）的网络应用需求，主干万兆、桌面千兆到万兆接入。
高可靠性： 采用高品质线缆、连接硬件及标准施工工艺，确保系统7x24小时稳定运行。
灵活性： 模块化设计，支持语音、数据、监控、门禁、楼控等不同系统的便捷接入与调整。
可扩展性： 易于随业务发展进行扩容和升级，保护用户投资。
标准化与开放性： 严格遵循国际国内相关标准（如ISO/IEC 11801, TIA/EIA-568），确保与主流厂商设备的兼容性。
易管理性： 配置完善的标识系统与文档，便于日常维护、故障定位和管理。

2.2 设计原则
总体规划，分步实施： 一次性完成基础设施布设，应用系统可根据需求分阶段部署。
结构化布线： 采用分层星型拓扑结构，分为工作区、水平、管理、垂直干线、设备间和建筑群六个子系统。
* 技术前瞻性： 充分考虑物联网（IoT）、5G室内覆盖、无线Wi-Fi 6/6E/7、云计算等技术的接入需求。

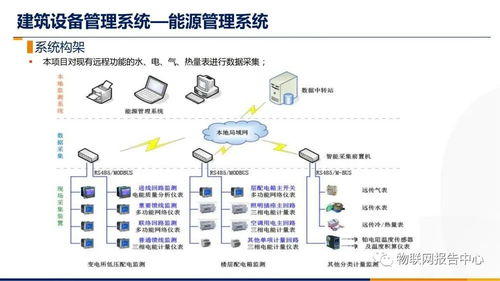

3. 系统架构与子系统设计

本方案采用符合ISO/IEC 11801和TIA-568-C.2标准的结构化布线系统。

3.1 工作区子系统
为终端用户提供信息插座（TO）。每个工作位设置双口或四口信息面板（RJ45），支持数据与语音互换。
信息模块采用六类或更高等级的非屏蔽（UTP）或屏蔽（F/UTP）模块，满足未来应用需求。
* 考虑智能照明传感器、环境监测传感器等物联网设备的专用低功耗布线或无线接入点（AP）的预留。

3.2 水平布线子系统
连接管理间配线架与工作区信息插座。
水平线缆全部采用六类或六A类（Cat.6A）非屏蔽双绞线（UTP），支持万兆以太网至桌面。对于电磁干扰较强区域（如配电室附近），采用屏蔽双绞线（F/UTP）。
* 线缆长度不超过90米（永久链路）。

3.3 管理子系统
设置在各楼层的弱电间（电信间），是布线的核心管理节点。
配置标准19英寸机柜，安装模块化配线架、光纤配线架、网络交换机及理线装置。
采用彩色跳线、清晰的标签标识系统（TIA-606标准），实现直观、高效的线路管理。
可考虑引入电子配线架（ePatch）或智能基础设施管理（IM）系统，实现物理链路的实时监控与自动化管理。

3.4 垂直干线子系统
连接设备间与各楼层管理间，承担核心数据传输。
数据主干采用单模光纤（OS2），支持长距离、高带宽传输（如40/100GbE），预留充足芯数（如12-24芯）。
* 语音主干可采用三类大对数电缆或通过IP语音（VoIP）经数据网络承载。

3.5 设备间子系统
位于大楼网络中心机房，是整个布线系统的核心。
容纳核心网络设备（核心交换机、服务器、程控交换机等）、主配线架（MDF）及光纤主配线终端。
* 环境需满足机房标准：恒温恒湿、UPS供电、防雷接地、消防安保等。

3.6 建筑群子系统
连接不同建筑之间的通信系统。
采用室外铠装单模光缆，通过地下管道或架空方式敷设。
